¿Qué es un Tablero de Transferencia Automática?

Respaldo de Energía

El Tablero de Trasferencia Automática es el principal equipo que asegura el continuo paso de energía a la carga crítica a proteger, siendo su característica principal el estar conectado a una u otra fuente y no tener posibilidad de trabarse al conmutar entre una fuente u otra.


A considerar:

El tablero de transferencia funciona 7x24x365 pues lleva permanentemente energía a la carga ya sea desde el la energía comercial o del grupo electrógeno(generador); por lo que debe ser de alta confiabilidad eléctrica.

Más Información

Usos de un Tablero de Transferencia Automatica

Esquemas de Transferencia de Energía:

El tablero de transferencia automática TTA puede ser usado para conmutar entre los dos diferentes tipos de fuentes, la Fuente comercial(RED) y el Grupo Electrógeno(GGEE), asi como entre fuentes del mismo tipo.

Esquemas Especiales

Se desarrollan también estos esquemas de transferencia automática de energía para dar una mayor confiabilidad a los sistemas de respaldo de energía, haciendo uso de mas de una transferencia y de una o mas fuentes de energía.

Más Información

Tipos de Transferencias Automáticas

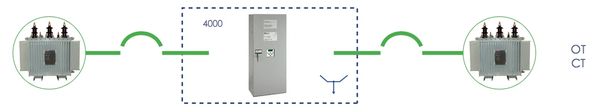

Conmutación Red - Red

Conmutación Red - Red

Conmutación entre dos redes eléctricas permanentes de energía o dos ramales redundantes.

Conmutación Red - Grupo Electrógeno

Conmutación Red - Grupo Electrógeno

Es el esquema mas convencional de Transferencia y Retransferencia, posibilidad de realizar Transición abierta y Cerrada.

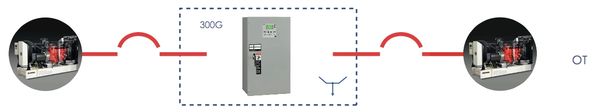

Conmutación Grupo - Grupo

Conmutación Grupo - Grupo

Alternancia de Grupos Electrogenos en aplicaciones tanto para régimen continuo de generación o de soporte en emergencias.

COMPARATIVO DE TTAS ASCO

Cuadro comparativo con las características, prestaciones y amperajes disponibles de cada Serie de Transferencias ASCO.

Comparativo Modelos ATS ASCO (pdf)Descargar

Estándares

UL

UL 1008

Estándar vigente para Tableros de Transferencia Automática como un equipo fabricado integralmente para cumplir con la función de transferencia con los niveles de seguridad que garantizan imposibilidad de daño físico a las personas en su uso normal.

Preguntas frecuentes

Comunícate con nosotros al contacto@telenco.com.pe si no puedes encontrar una respuesta a tu pregunta.



UL 1008 es una norma de seguridad reconocida para equipos de interruptores de transferencia en el mercado norteamericano. Esta norma tiene como objetivo garantizar la confiabilidad y el rendimiento constante de los interruptores de transferencia utilizados en los sistemas de distribución de energía eléctrica. Para lograr la certificación UL 1008, el equipo ATS debe pasar una serie de requisitos de pruebas rigurosos para verificar las clasificaciones del fabricante, incluidas las clasificaciones de resistencia y cierre.


 El tablero de transferencia opera en un ciclo constante de monitoreo de la energía de la fuente principal. Cuando la energía de la red principal está disponible y dentro de los parámetros aceptables configurados, el ATS mantiene la conexión con esta fuente y alimenta la carga.


Entre sus componentes básicos se encuentra: Modulo de control, cargador de baterías, relevadores, micro interruptores, unidad básica de transferencia, transformadores de corriente y gabinete


Tipo de Gabinetes

Estándar NEMA

Los productos ASCO vienen especificados en estándar Nema. A continuación las opciones disponibles de gabinetes.

Nema 1

Diseñado para soportar salpicaduras de agua ocasionales y para evitar el acceso a las partes interiores del Tablero, Su uso es netamente para ambientes interiores.

Nema 3R

Sellado contra el agua, protección perfecta para exteriores y resistente a la lluvia.

Nema 4

Sellado contra el agua, uso interior y exterior, resistente a la condensación externa severa. No es a prueba de hielo.

Nema 4X

Sellado contra el agua y resistente a la corrosión, similares características al tipo 4  pero resistente a la corrosión.

Nema 12

Uso Industrial, especial para protección contra Polvo, pelusa, fibras y filtraciones de aceite o líquidos enfriadores.

Open Type - Sin Gabinete

Ya sea por falta de espacio o que la aplicación es una integración de la transferencia en una distribución, puedes solicitar el Sistema Controlador-Conmutador solo para ser instalado en un Gabinete.

Galería fotográfica
